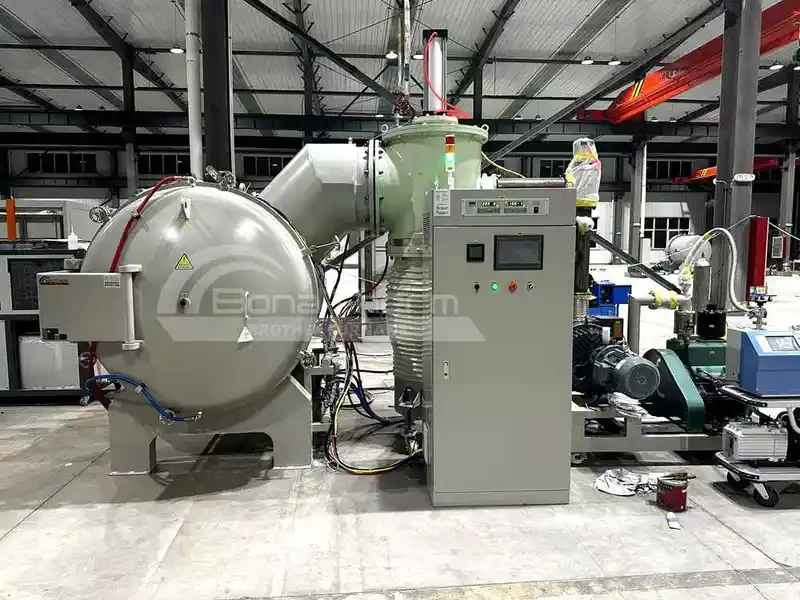

Высоковакуумная печь для отжига механически обработанных компонентов из ниобия (Nb) предназначена для контролируемой термической обработки прецизионных деталей из Nb, для которых особенно важны низкий уровень загрязнения, стабильное поддержание температуры и надежная работа вакуумной системы. Вакуумный отжиг позволяет снять напряжения, возникающие после механической обработки, а в соответствующих применениях из ниобия — обеспечить дегазацию водорода и контроль содержания примесей. Высокотемпературная вакуумная обработка при температуре около 800 °C широко применяется для ниобиевых сверхпроводящих компонентов с целью удаления поглощенного водорода и снижения риска ухудшения характеристик, связанного с образованием гидридов.

Для механически обработанных компонентов из Nb особое значение имеет чистота рабочего пространства печи, поскольку ниобий чувствителен к загрязнениям и изменениям химического состояния поверхности в процессе термообработки. Поэтому печь может быть оснащена системой для высоковакуумной обработки, контролируемого нагрева и охлаждения, а также опциональной системой обратной засыпки инертным газом. Типичные области применения включают механически обработанные ниобиевые компоненты для сверхпроводящих ВЧ-систем, вакуумного оборудования, научных приборов и других высокотехнологичных применений, требующих строго контролируемой термической обработки.

Особенности высоковакуумной печи для отжига

• Высоковакуумная обработка: вакуумная система может быть сконфигурирована для высоковакуумных процессов; для ответственных процессов отжига ниобия в зависимости от технологических требований и конфигурации печи может потребоваться остаточное давление порядка 10⁻⁵ мбар или ниже.


• Температура отжига: стандартные конфигурации могут обеспечивать рабочую температуру до 1200 °C или 1700 °C. Фактическая температура процесса выбирается с учетом марки ниобия, геометрии компонентов и требуемого режима термообработки.


• Дегазация водорода: программируемый высокотемпературный отжиг, обычно в диапазоне 650–800 °C, может применяться для удаления водорода из ниобиевых компонентов. В опубликованных технологиях обработки сверхпроводящих ВЧ-компонентов используются режимы при 800 °C продолжительностью около 3 часов.


• Контролируемая атмосфера: рабочая камера обеспечивает вакуумирование и, при необходимости, обратную засыпку высокочистым инертным газом для контролируемого охлаждения.


• Чистая конструкция горячей зоны: доступны теплоизоляция из волокнистого оксида алюминия, а также подходящие нагревательные элементы из резистивного материала или MoSi₂. Для применений с повышенными требованиями к чистоте ниобия материалы горячей зоны и опорных элементов загрузки должны подбираться с учетом минимизации газовыделения и загрязнения посторонними элементами.


• Равномерность температуры: конструкция рабочей камеры и программируемое PID-регулирование обеспечивают стабильный нагрев и выдержку прецизионных компонентов.


• Водяное охлаждение корпуса: двухконтурное водяное охлаждение позволяет поддерживать температуру наружной поверхности корпуса печи на уровне примерно ≤50 °C при нормальных условиях эксплуатации.


• Программируемая работа: сенсорная панель HMI с HD-дисплеем, программируемые температурные профили, защита от превышения верхнего предела температуры, сигнализация отклонения температуры и автоматическое завершение программы обеспечивают повторяемость технологического процесса и возможность работы без постоянного присутствия оператора.


Эта высоковакуумная печь для отжига механически обработанных ниобиевых компонентов предназначена для применений, в которых качество вакуума, чистота рабочей зоны, равномерность температуры и точное соблюдение термического цикла имеют более высокое значение, чем минимальная стоимость по сравнению с обычной вакуумной печью для спекания. Конфигурация печи может быть адаптирована к требуемой марке ниобия, размерам компонентов, температуре отжига, уровню вакуума, времени выдержки и требованиям к контролю загрязнений.
